Печать модели[править | править код]

Пиктограмма: Presi.png
Основное меню: Файлы/Печать модели...
Синтаксис: print
Горячие клавиши: <Ctrl>+P

Выводит на печать видимую часть изображения текущего окна без предварительного просмотра.

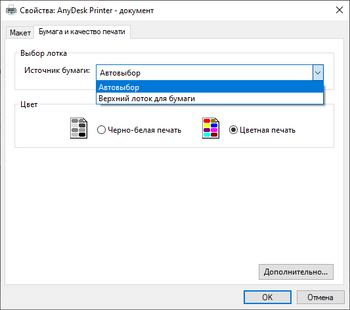

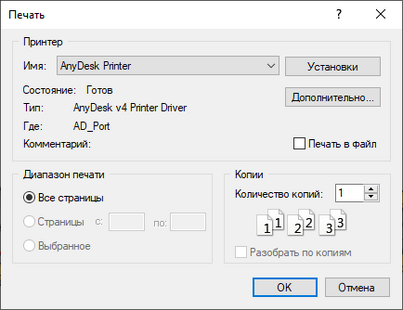

На экран выводится следующий диалоговое окно (рис. 1). Здесь можно выбрать другой принтер для печати или, нажав кнопку Установки, изменить параметры текущего принтера (например, размер бумаги и её ориентацию, см. рис. 2).

(1)
(2)
(3)

Вы можете нажать кнопку Дополнительно для изменения параметров печати. Появится диалоговое окно (рис. 3).

Поле Толщина линии задаёт толщину линии, которой выводится объект, у которого собственная толщина линии равна 0. По умолчанию такие объекты выводятся толщиной линии 0,2 мм. Вы можете задать свою собственную толщину, а также определить единицы измерения, в которых вы задаёте толщину линии (дюйм = 25,4 мм, см = 10 мм, мм, пункт = 1/72 дюйма, твипс = 1/1440 дюйма). Если объект имеет ненулевую собственную толщину линии (задаётся в приложении от 0,1 мм до 25,5 мм), тот при выводе используется толщина линии из объекта.

Если кнопка Все линии одним цветом включена, то все объекты рисуются чёрным цветом, вне зависимости от собственного цвета объекта. Этот режим полезен при печати на монохромные принтеры, так как они пытаются отобразить нечёрные линии с помощью линий меньшей интенсивности, вследствие чего чертёж печатается нечетким, размытым.

Если кнопка Заменить белый цвет включена, то белый цвет при выводе меняется на светло-серый цвет.

Предварительный просмотр[править | править код]

Пиктограмма: Antauxrigardo.png
Основное меню: Файлы/Предварительный просмотр...
Синтаксис: preprint
Горячие клавиши: <Ctrl>+<Shift>+P

Предварительный просмотр печати

Этот режим печати предназначен для печати одного или более видеопортов с возможностью предварительной настройки печати. После запуска команды открывается карточка (см. рисунок). В заголовке окна выводится информация о текущем принтере, ориентации вывода (Книга/Альбом), разрешении печати в точках на дюйм и размере бумаги (A4, A3 и т.д.)

В левой верхней части выводится эскиз будущего вывода на принтер. Вы можете управлять отображением этого поля кнопкой Просмотр. Остальные поля диалогового блока разделены на смысловые группы.

Меню правой части:

  • Вывод
В выпадающем списке Вид № вы можете выбрать печатаемые видеопорты (видовые окна): все одновременно или конкретно выбранный (звёздочкой помечается текущий видеопорт). Вывод всех видеопортов одновременно производится в соответствие с текущей схемой окон.
Кнопка Видимая часть порта: если включено, выводится только видимая часть видеопорта; если выключено, то выводится всё изображение.
  • Ориентация
Из выпадающего списка можно выбрать ориентацию документа: Книга или Альбом.
  • Единицы измерения
Из выпадающего списка можно выбрать единицы измерения, в которых будут показываться размеры в этом диалогом окне.
Возможны следующие единицы измерения: дюйм (= 25,4 мм), см, мм, пункт (= 1/72 дюйма), твип (= 1/1440 дюйма).
  • Поля
Эта группа задаёт отступы от краев печатной страницы в миллиметрах. Каждый принтер имеет физические отступы печатной страницы, определяемые конструктивными особенностями конкретного принтера (непечатная зона). Вы не можете задать отступы меньше, чем позволяет принтер. Приложение корректирует введённое значение в поле, когда вы уходите из этого поля.
  • Масштабирование
Эта группа определяет масштабирование при выводе на принтер.
Если вы включили кнопку Вписать, то приложение автоматически подбирает масштаб, чтобы чертёж максимально занимал печатную область страницы вывода и убирался на одной странице. Если вы выключили кнопку Вписать, то можно установить масштаб вывода вручную.
Для установки масштаба вы можете включить кнопку Масштаб. При этом на печать выводится только один видеопорт, если он не убирается на одной странице, то производится печать на нескольких страницах.
Если вы нажали кнопку Размер рисунка, то вы можете установить размеры полей вывода на странице, в которые будет вписан чертёж.
  • Линии
В этой группе задаются толщина и цвет выводимых линий.
Поле Толщина линии задаёт толщину линии, которой выводится объект, у которого собственная толщина линии равна 0. По умолчанию такие объекты выводятся толщиной линии 0,2 мм. Вы можете задать свою собственную толщину. Если объект имеет ненулевую собственную толщину линии (задаётся в приложении от 0,1 мм до 25,5 мм), тот при выводе используется толщина линии из объекта.
Если кнопка Все линии одним цветом включена, то все объекты рисуются чёрным цветом, вне зависимости от собственного цвета объекта. Этот режим бывает полезен при печати на монохромные принтеры, так как они пытаются отобразить нечёрные линии линией меньшей интенсивности, вследствие чего чертёж печатается нечетким, размытым.
Если кнопка Заменить белый цвет включена, то при выводе белый цвет заменяется светло-серым.
  • Рамка
Эта группа кнопок задаёт возможность вывода дополнительных ограничивающих рамок, не являющихся собственно частью чертежа.
Если кнопка Вокруг страницы включена, то выводится рамка вокруг выбранной печатной частью страницы.
Если кнопка Вокруг чертежа включена, то выводится рамка вокруг чертежа. Эта рамка никогда не выходит за пределы предыдущей рамки.
  • Единицы измерения
Здесь вы можете выбрать единицы измерения, в которых вы задаёте толщину линии (дюйм = 25,4 мм, см = 10 мм, мм, пункт = 1/72 дюйма, твипс = 1/1440 дюйма).
  • Способ печати и получения изображения
Из выпадающего списка можно выбрать способ печати изображений видеоокон: векторный (при печати в принтер передаются отдельные линии) или растровый (отображение сцены предварительно выводятся во временный растр и уже потом этот растр выводится на принтер).
В другом выпадающем списке можно выбрать формат изображения:
  • чёрно-белое из линий — аналог каркасного отображения в видеоокне, но все линии — чёрным цветом. Возможен векторный или растровый способы печати;
  • цветное из линий — аналог каркасного отображения с сохранением цвета. Возможен векторный или растровый способы печати;
  • полутоновое (текстурные материалы) — аналог полутонового отображения в видеоокне. Возможен растровый способ печати;
  • фотореалистическое — для изображения используется метод трассировки лучей. Внимание! Метод требует больших расходов памяти и времени, особенно при наличии в сцене источников света. Возможен вывод сообщения о недостатке памяти;
  • полутоновое (цвет объекта) — аналог отображения цветом объекта в видеоокне. Возможен растровый способ печати;
  • полутоновое (видимые линии) — аналог отображения с удалением невидимых линий в видеоокне. Возможен растровый способ печати;
  • полутоновое (видимые и пунктирные линии) — аналог отображения с отображением невидимых линий пунктиром. Возможен растровый способ печати.
  • Параметры отображения
В этой группе представлены дополнительные параметры:
Фон — фон вывода, задаётся индекс цвета через выпадающий список;
Без источников света — флажок задаёт отказ от отображения источников света при полутоновом отображении и маркеров при векторном отображении;
Без линий — флажок задаёт отказ от отображения линий при полутоновом отображении;
Скорость <-> Качество — баланс качества получаемого изображения в фотореалистическом способе.
  • Выбор принтера
При нажатии кнопки Принтер... на экране появляется диалоговое окно, в котором выводится список установленных в операционной системе принтеров и информация о текущем принтере. Если вы нажмёте в этом диалоговом окне кнопку Установки, то можете поменять параметры текущего принтера, например, размер и ориентацию бумаги. Подробнее см. выше.

Прямая печать[править | править код]

Синтаксис: prdirect

Команда предназначена для печати на принтер без вызова окна параметров. Параметры печати устанавливаются через команду prsetup (см. ниже).

Команда не имеет соответствующего пункта вызова из меню, таким образом, её можно вызвать только из командного окна.


Синтаксис: prsetup

Ключи команды prsetup

Команда устанавливает параметры печати для команды prdirect. После запуска команды надо выбрать ключи контекстного меню либо ввести их коды в окно для диалога.

Установленные ключи запоминаются в файле конфигурации. Все ключи разрешены внутри команды, даже если такой параметр уже установлен. Это сделано, что бы при повторной установке тех же параметров печати из макросов не выводились сообщения об ошибке в командное окно.

Pluso.png Параметры, установленные командой prsetup, действуют только на команду prdirect и не действуют на команды print и preprint.

Команда содержит следующие ключи (в скобках указан код для ручного введения в окно для диалога):

  • Статус (status) — показывает имя принтера по умолчанию и текущие установки;
  • Формат А3 (a3) — устанавливает размер бумаги формата A3;
  • Формат А4 (a4) — устанавливает размер бумаги формата A4;
  • Книга (portrait) — устанавливает ориентацию бумаги в положение Книга;
  • Альбом (landscape) — устанавливает ориентацию бумаги в положение Альбом;
  • Односторонняя печать (simplex) — устанавливает режим печати на одной стороне листа;
  • Двусторонняя печать (duplexv) — устанавливает двусторонний режим печати;
  • Двусторонняя печать с переворотом страниц (duplexh) — устанавливает двусторонний режим печати с переворотом страниц;
  • Чёрным цветом (blackcolor) — все объекты будут выводиться черным цветом;
  • Своим цветом (origincolor) — все объекты будут выводиться своим цветом;
  • Видимая часть (visibleonly) — будет печататься только видимая в видовом окне часть сцены;
  • Вся сцена (wholescene) — будет печататься вся сцена;
  • Текущее окно (currentvp) — будет печататься текущее видовое окно;
  • Окно №1 (vp1) — будет печататься видовое окно номер 1;
  • Окно №2 (vp2) — будет печататься видовое окно номер 2;
  • Окно №3 (vp3) — будет печататься видовое окно номер 3;
  • Окно №4 (vp4) — будет печататься видовое окно номер 4;
Примечание: Если в текущей схеме видовых окон нет видового окна с выбранным номером, будет печататься видовое окно с максимальным номером;
  • Векторная печать (vector) — устанавливается векторный способ печати векторных видеопортов;
  • Растровая печать (raster) — устанавливается растровый способ печати векторных видеопортов;
  • Способы получения изображения (format <n>, где <n> — число от 0 до 6):
    • 0чёрно-белое из линий, аналог каркасного отображения в видеоокне, но все линии — чёрным цветом. Возможен векторный или растровый способы печати;
    • 1цветное из линий, аналог каркасного отображения с сохранением цвета. Возможен векторный или растровый способы печати;
    • 2полутоновое (текстурные материалы), аналог полутонового отображения в видеоокне. Возможен растровый способ печати;
    • 3фотореалистическое. Для изображения используется метод трассировки лучей. Внимание! Метод требует больших расходов памяти и времени, особенно при наличии в сцене источников света. Возможен вывод сообщения о недостатке памяти;
    • 4полутоновое (цвет объекта), аналог заливки цветом объекта в видеоокне. Возможен растровый способ печати;
    • 5полутоновое (видимые линии) – аналог отображения с удалением невидимых линий в видеоокне. Возможен растровый способ печати;
    • 6по видеоокну, то есть, способ получения изображения подбирается по текущему режиму видеоокна. Каждое видеоокно выводится своим способом получения изображения.
  • Фон (background) — задать цвет фона печати;
  • Дополнительные параметры отображения (parameter n, где n — число от 0 до 3):
    • 0 — отображать всё;
    • 1 — отображать без источников света;
    • 2 — отображать без линий;
    • 3 — отображать без линий и источников света.
  • Баланс качества получаемого изображения в случае выбора фотореалистического способа (pquality n, где n — число от 0 до 3: 0 — быстрейший, 3 — самый качественный).
  • Ввод (done) — завершить выбор.

Подробнее о командах читайте в инструкции по макро.
