Выноска с примечанием

Материал из Wiki k3 info
К3 | Осн. меню | Объекты | Создать | Графика | Текст | Размеры | Линейный | Угловой | Радиус | Диаметр | Выноска с примечанием | Цепочка размеров | Штриховка

Пиктограмма: Notingo.png (версия 8.0) / Notingo74.png (версии 7.5 и ранее)
Основное меню: Объекты/Создать/Графика/Размеры/Выноска с примечанием
(для К3-МебельОтчёты и чертежи/Размеры/Полочка-выноска или К3/Создать/Графика/Размер/Выноска с примечанием)
Меню команд геометрического редактора: Создать/Графика/Размер/Выноска с примечанием
Меню команд в программах: К3/Создать/Графика/Размер/Выноска с примечанием
(для К3-МебельОтчёты и чертежи/Размеры/Полочка-выноска или К3/Создать/Графика/Размер/Выноска с примечанием)
Контекстное меню редактора: Создать размер/Выноска с примечанием
Синтаксис: note

Команда позволяет построить стрелочки с надписями для любых элементов заказа в произвольном месте сцены.

После запуска команды открывается карточка параметров выноски. Её вид зависит от типа выноски:

Простая выноска
В прямоугольнике
В окружности
Множественная выноска

В левой части карточки можно выбрать тип выноски (рис. 1). В правой части — тип стрелки (рис. 2). Можно выбрать как из списка, так и из карточек, изображённых на рисунках. Для появления карточки нажмите кнопку Tripunkto.png.

(1) Тип выноски

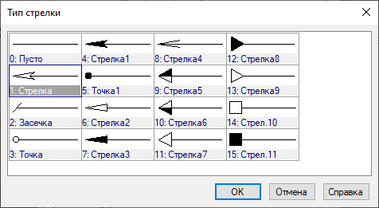

(2) Тип стрелки
Параметры шрифта текста

Кнопка Шрифт... открывает карточку для задания параметров шрифта текста (рис. 3):

В нижней части нужно задать параметры полочки:

Для простой и множественной выносок:
  • Текст над полкой;
  • Текст под полкой;
  • Длина стрелки;
  • Толщина текста.
Для выноски в прямоугольнике:
  • Многострочный текст (обязательно);
  • Длина стрелки;
  • Толщина текста.
Для выноски в окружности:
  • Текст (обязательно);
  • Диаметр (если задать диаметр равным 0, он выберется автоматически);
  • Длина стрелки;
  • Толщина текста.

После указания текста и задания параметров шрифта и стрелки, нажмите ОК. Затем команда по очереди просит указать точки.

Для выносок простой, в прямоугольнике и в окружности:

1. точка начала выноски — фактически, «точка кончика стрелки»;
2. точка начала полочки — фактически, «точка перегиба»;
3. точка начала текста — точка, от которой начинается текст (между началом полочки и началом текста идёт голый отрезок).
Указание точек
Итог — простая стрелка
Стрелка в прямоугольнике
Стрелка в окружности

Для множественной выноски между точкой начала выноски и точкой начала полочки нужно задать ещё точки указания — фактически, точки расположения кончиков следующих стрелок. Предназначаются для указания нескольких объектов одной выноской. Этих точек может быть больше одной (см. рисунок). После задания последней точки указания выберите в контекстном меню ключ Закончить, чтобы перейти к выбору точек начала и направления полочки.

Указание точек
Итог

После указания всех точек выноска строится.
