Основное меню: Объекты/Преобразования/Масштабирование/Без дублирования
(для К3-МебельК3/Преобразования/Масштабирование/Без дублирования)
Меню команд геометрического редактора: Преобразования/Масштабирование/Без дублирования
Меню команд в программах: К3/Преобразования/Масштабирование/Без дублирования
Синтаксис: scale nocopy

Команда масштабирует указанный объект.


Основное меню: Объекты/Преобразования/Масштабирование/С дублированием
(для К3-МебельК3/Преобразования/Масштабирование/С дублированием)
Меню команд геометрического редактора: Преобразования/Масштабирование/С дублированием
Меню команд в программах: К3/Преобразования/Масштабирование/С дублированием
Синтаксис: scale copy

Команда масштабирует копию указанного объекта.


Основное меню: Объекты/Преобразования/Масштабирование/С кратным дублированием
(для К3-МебельК3/Преобразования/Масштабирование/С кратным дублированием)
Меню команд геометрического редактора: Преобразования/Масштабирование/С кратным дублированием
Меню команд в программах: К3/Преобразования/Масштабирование/С кратным дублированием
Синтаксис: scale multicopy

Команда масштабирует копии выбранного объекта указанное число раз.


После запуска команды нужно указать масштабируемые объекты. После указания объектов выдается запрос Укажите центр масштабирования. Введите точку, относительно которой будем масштабировать. Ключи контекстного меню при введении точки следующие:

  • Без дублирования — система переключается на команду Масштабирование/Без дублирования;
  • Дублировать — система переключается на команду Масштабирование/С дублированием;
  • Кратное дублирование — система переключается на команду Масштабирование/С кратным дублированием;

Далее задайте коэффициент масштабирования (мышью или числом). Он должен иметь ненулевое значение. Масштабируется размер объектов, а также расстояния от объектов до центра масштабирования.

Если введен отрицательный коэффициент, то кроме масштабирования применяется еще и центральная симметрия.

В случае работы команды С кратным дублированием, после указания коэффициента масштабирования выдается запрос Кратность масштабирования, в ответ на который введите количество создаваемых копий. Кратность масштабирования должна быть целым числом. Если введенное значение дробное, то будет взята его целая часть. Если Кратность масштабирования равна нулю, то никаких действий выполнено не будет.

Расстояние от центра масштабирования до новых копий определяется следующим образом:

OB/OA = OC/OB = OD/OC = const
тор A — масштабируемый объект,
тор B — результат.
В базовой точке — центр масштабирования.
Числом указан коэффициент масштабирования

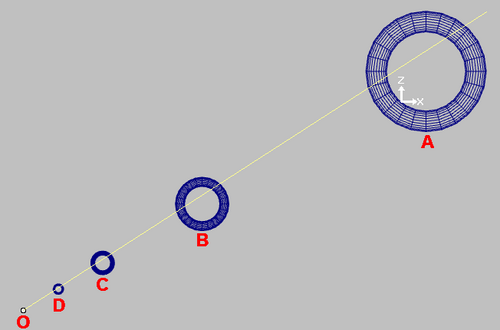

О – центр масштабирования,
А – масштабируемый объект, В, C, D – результаты
