Линейному объекту в момент его создания приписывается текущий тип линии. Он отображается на панели статуса.

Тип линии

Для изменения текущего типа линий щелкните левой кнопкой мыши в этом окошке либо:

Пиктограмма: Lini-proprecoj.png левой кнопкой мыши
Синтаксис: ltype

I.png Чтобы добавить пиктограмму на панель, нажмите <Ctrl>+<Shift>+<F11> и поставьте галочку возле пункта Дополнительные Специальные команды).

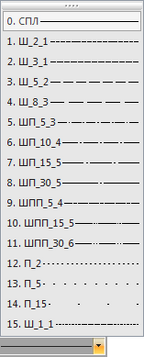

При выборе линии через окошко появляется выпадающий список (см. рис. 1). После запуска команды через пиктограмму или синтаксис появится диалоговая карточка с возможными типами линий. (см. рис. 2) Выберите нужный тип и нажмите кнопку ОК.

(1)
(2)

Длина штриха зависит от значений параметров Масштаб графических элементов (меню Установки/Размеры).

Тип линии уже созданного объекта меняется по команде:

Основное меню: Объекты/Отображение/Тип линии
(для К3-МебельК3/Отображение/Тип линии)
Меню команд геометрического редактора: Отображение/Тип линии
Меню команд в программах: К3/Отображение/Тип линии
Синтаксис: chprop ltype

После запуска команды укажите объекты, у которых хотите изменить тип линии и в открывшейся карточке выберите новый тип.
