Чтобы узнать координаты точки:

1. Можно привязаться к нужной точке и посмотреть её координаты на панели состояния.

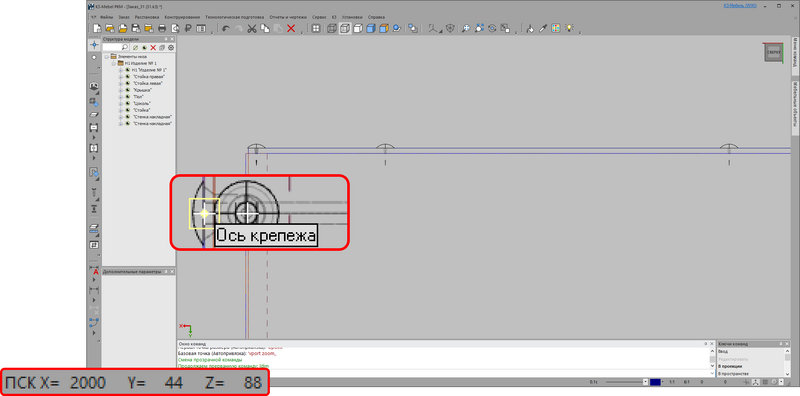

Указываем точку при помощи привязок в видовом окне. В это время в левом нижнем углу экрана отображаются её координаты Х=2000, Y=44, Z=88

2. Можно воспользоваться командой:

Основное меню: Объекты/Информация/Координаты
(для К3-МебельК3/Информация/Координаты)
Меню команд геометрического редактора: Информация/Координаты
Меню команд в программах: К3/Информация/Координаты
Контекстное меню геом. редактора: Измерить/Координаты
Синтаксис: coordinate

Команда измеряет координаты выбранной точки.

Полная информация о точке

После выбора команды и укажите интересующую вас точку любым возможным способом. В указанной точке во всех активных окнах отображается маркер в форме крестика и выдается сообщение, показывающее координаты этой точки в формате:

<ТСК>[(Приращение)] <K1>=<число> <K2>=<число> <K3>=<число>,
где
<ТСК> — обозначение системы координат, которая является текущей (ГСК, ПСК или ВСК);
(Приращение) — присутствует, если установлена Работа в приращениях;
<K1>,<K2>,<K3> — обозначение осей координат:
R,A,Z — если установлена Работа в полярных координатах;
X,Y,Z — во всех остальных случаях.

Например: Info-2.png

Для получения полной информации после указания точки выберите элемент контекстного меню Информация (см. рисунок).
