Панель дополнительных параметров по умолчанию расположена в левом нижнем углу экрана. В геометрическом редакторе К3 она по умолчанию содержит до трёх закладок:

  • Дополнительные параметры;
  • Атрибуты;
  • Свойства.

Наличие/отсутствие закладок назначается в Редакторе интерфейса, закладка Панели.

I.png Окно команд можно держать в развёрнутом или свёрнутом состоянии, нажав в правом верхнем углу окна пиктограмму M1a.png/M1.png

Дополнительные параметры[править | править код]

Основная цель закладки Дополнительные параметрыфильтр выбора. Он полезен при работе «от объекта к команде», если нужно сузить область выбора объектов до однотипных. В действие фильтр приводится либо галочкой в поле Включить (в приложениях К3-Коттедж и пр.), либо через пиктограмму Filtr-funelo.png, находящуюся на этой же панели (в геометрическом редакторе К3). Затем отмечается тот тип объектов, который нужно оставить доступным для выбора (рис. 1).

Пиктограмма Filtr-proprecoj.png позволяет задать свойства предварительного выбора объекта.

Пиктограмма Filtr-agordoj.png открывает карточку расширенного фильтра объектов, в котором можно выбрать объекты исходя из его типа, цвета, слоя, на котором он находится, и параметричности. На рис. 2 и 3 выбраны все возможные варианты. Чтобы отменить/назначить выбор, укажите нужный пункт левой кнопкой мыши.

(1) Дополнительные параметры

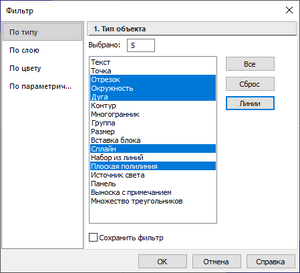

(2) Фильтр по типу
(3) Фильтр по параметричности

Атрибуты[править | править код]

(4) Атрибуты

Закладка Атрибуты позволяет добавить или убавить атрибуты для выбранного объекта без запуска команды. Пиктограмма Atr-nova.png добавляет в таблицу атрибутов новую строку (см. рис. 4). В левой колонке выберите из выпадающего списка имя атрибута, в правой — введите его значение, если это необходимо. Пиктограмма Atr-forigi.png удаляет текущую строку с атрибутом.

Свойства[править | править код]

Закладка Свойства позволяет поменять свойства объекта, такие как Цвет, Тип линии, Слой, Масштаб, Толщина линии и т. д.
