Скругление

Материал из К3-Редактор
К3 | Осн. меню | Объекты | Редактировать | Вырезать | Разорвать | Выноска, полилиния, ... | Сплайн | Контур | Отрезок, дуга | Связанное сдвигом | Текст | Редактировать стиль текста | Размер | Цепочка размеров | Штриховка | Фаска | Скругление | Источники света | Таблица | Примитив

Основное меню: Объекты/Редактировать/Скругление
(для К3-МебельК3/Редактировать/Скругление)
Меню команд геометрического редактора: Редактировать/Скругление
Меню команд в программах: К3/Редактировать/Скругление
Синтаксис: fillet

Команда «скругляет» угол между пересекающимися отрезками.

Скругление происходит следующим образом: команда удаляет части пересекающихся отрезков по тому же принципу, что при построении фаски, и строит между ними дугу заданного радиуса.

После выбора команды нужно указать два отрезка, угол между которыми нужно скруглить. После указания второго отрезка скругление строится.

Если точка пересечения отрезков не совпадает с их конечными (начальными) точками, то скругление производится между теми их частями, которые были указаны курсором при выборе. Не указанные части будут удалены (если не активен ключ Не подрезать, см. ниже).

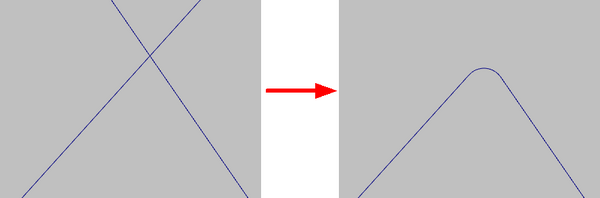

При выборе отрезков курсор находился на нижних их частях.
Радиус также можно задать на панели дополнительных параметров

При запросе отрезков активны элементы контекстного меню:

  • Полилиния — команда переключается на выбор полилинии или плоского контура, чтобы создать скругления между всеми их составляющими частями;
  • Радиус — задать радиус дуги скругления. Расстояния вдоль отрезков от угла до начала скругления рассчитываются исходя из заданного радиуса;
  • Не подрезать — строить скругление, не удаляя частей отрезков;
  • Подрезать — строить скругление, удаляя отсекаемые части отрезков.
