Основное меню: Объекты/Создать/Поверхности/Редактировать
(для К3-МебельК3/Создать/Поверхности/Редактировать)
Меню команд геометрического редактора: Создать/Поверхности/Редактировать
Меню команд в программах: К3/Создать/Поверхности/Редактировать
Синтаксис: esurf

Команда редактирует созданные поверхности. С её помощью можно также изменить форму некоторых примитивов: цилиндр, конус, сфера, тор, эллипсоид, шаровой пояс.

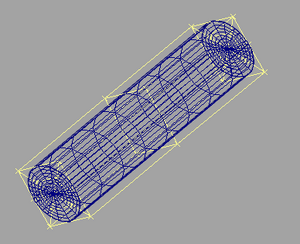

Узлы помечены жёлтыми крестиками (пересечения жёлтых отрезков)

После запуска команды система запрашивает редактируемый объект (только один). После указания объекта по его поверхности строится сетка, и система запрашивает вид редактирования. Нужно выбрать один из ключей контекстного меню:

  • Закончить — закончить редактирование;
  • Узлы — редактировать узлы (см. рисунок)
При выборе ключа в контекстном меню появляются новые пункты:
  • Сдвиг — сдвинуть узел. После выбора ключа нужно указать узел и его новое местоположение. Остальные узлы останутся на своих местах;
  • Вес — после выбора узла задайте его вес (от 0 до 1). Чем больше вес узла, тем сильнее к нему «притягивается» сетка (по аналогии с узлами сплайна).
  • Направления — редактировать параметрические направления (на рисунке отмечены как жёлтые отрезки).
После выбора ключа нужно указать один из появившихся новых ключей:
  • Сдвиг — сдвинуть направление;
  • Добавить — добавить новое направление между двумя существующими. После выбора ключа необходимо указать интервал;
  • Удалить — удалить указанное направление;
  • Вес — задать вес направлению;
  • Добавить излом.
  • Степень — задать степень сплайна параметрического направления;
  • Создать полюс — создать полюс (пересечение меридианов) из указанной границы (не более двух);
  • Вкл.пар.Напр-ние – из управляющей сети оставить включенным только параметрическое направление;
    • Вкл.упр.Сеть (доступно при включённом одном направлении) — вернуть изображение всей управляющей сети;
  • ДопУзловПоU — задать количество разбиений сетки поверхности между узлами по направлению U. После выбора ключа указывается количество добавляемых узлов;
  • ДопУзловПоV – задать количество разбиений сетки поверхности между узлами по направлению V.
