Тор

Пиктограмма: Toro.png
Основное меню: Объекты/Создать/Примитивы/Тор
(для К3-МебельК3/Создать/Примитивы/Тор)
Меню команд геометрического редактора: Создать/Примитивы/Тор
Меню команд в программах: К3/Создать/Примитивы/Тор
Контекстное меню редактора: Создать тела/Тор
Синтаксис: torus

После выбора команды система просит ввести точку центра. В этот момент доступен ключ контекстного меню Ввод для введения координат базовой точки.

После указания точки центра система запрашивает радиус направляющей, то есть, радиус центральной окружности тора (рис. 1).

Ключи контекстного меню при задании радиуса направляющей:

  • Нормаль — позволяет задать плоскость построения направляющей через ввод нормали: отрезка, перпендикулярного плоскости окружности. После задания нормали снова появляется запрос радиуса;
  • Таблично — задать радиус в появившейся карточке (рис. 2)

Кроме радиуса, можно задать меридианы и параллели.

После задания радиуса направляющей система запрашивает радиус образующей. Он равен половине «толщины» тора (рис. 3)).

Чтобы построить тор, радиус образующей должен быть меньше радиуса направляющей. Если радиус образующей больше радиуса направляющей, то создается тело вращения, напоминающее форму яблока (рис. 4). Заметим, что радиус образующей не может быть равен радиусу направляющей.

(1) Направляющая — красным цветом
(2) Параметры тора в таблице

(3) Красным цветом — радиус образующей

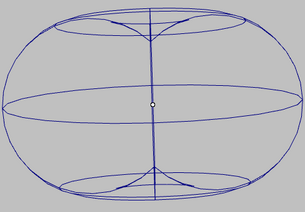

(4) Тор-«яблоко»

При запросе радиуса образующей действуют те же ключи контекстного меню, что и при запросе направляющей, кроме нормали.

После указания радиусов, объект строится.
