Каркасное отображение[править | править код]

Пиктограмма: Karkasa.png
Синтаксис: RendMode,,0
Горячие клавиши: <Ctrl>+0

Команда создаёт в текущем видовом окне каркасное отображение сцены со всеми невидимыми линиями (вид по умолчанию). См. рис. 1.

Невидимые линии пунктиром[править | править код]

Пиктограмма: Punktira.png
Синтаксис: RendMode,,4
Горячие клавиши: <Ctrl>+4

Команда создаёт в текущем видовом окне каркасное отображение сцены, при котором невидимые с данного ракурса линии отображаются пунктиром (рис. 2).

С удалением невидимых линий[править | править код]

Пиктограмма: Sen nevideblaj.png
Синтаксис: RendMode,,1
Горячие клавиши: <Ctrl>+1

Команда оставляет в текущем видовом окне только линии, видимые с данного ракурса (рис. 3).

Полутоновое отображение текстурой[править | править код]

Пиктограмма: Duontona.png левой кнопкой мыши
Синтаксис: RendMode,,2
Горячие клавиши: <Ctrl>+2

Команда в текущем видовом окне создаёт цветное (полутоновое) изображение, учитывая все приписанные объекту текстуры (рис. 4).

Отображение цветом объекта[править | править код]

Пиктограмма: Proprakolora.png
Синтаксис: RendMode,,3
Горячие клавиши: <Ctrl>+3

Команда в текущем видовом окне создаёт цветное (полутоновое) изображение, все объекты отображая присущим им цветом, без наложенных текстур (рис. 5).

См. также: Заливка цветом объекта

Иллюстрации[править | править код]

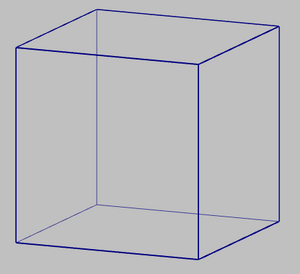

(1) Каркасное отображение

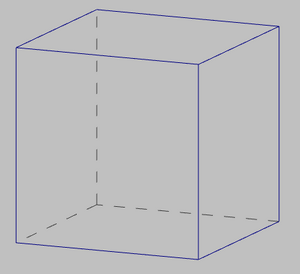

(2) Невидимые линии пунктиром
(3) С удалением невидимых линий

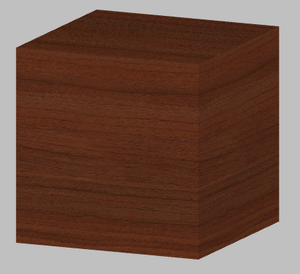

(4) Полутоновое отображение текстурой
(5) Отображение цветом объекта

Просмотр конструкции[править | править код]

– Меню команд К3-Мебель: Вид/Просмотр конструкции

Команда позволяет включить/выключить каркасное изображение части объекта внутри рамки.


Размер окна определяется в закладке Окна карточки параметров (F9). Во время работы этой команды нельзя работать «от объекта к команде», а только «от команды к объекту». При этом, ключи контекстного меню команды можно вызвать правой кнопкой мыши.
