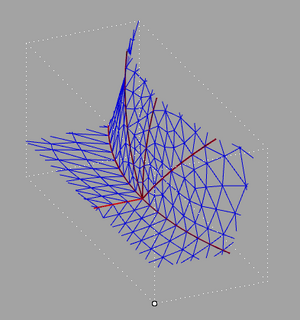

Отображены только объекты внутри параллелепипеда видимости

Создание параллелепипеда видимости позволяет оставить видимой только нужную часть сцены. Построить или включить параллелепипед видимости можно набрав слово visbox в окне команд, а затем выбрав нужный ключ контекстном меню, или выбрав пункт, предлагаемый при нажатии пиктограммы:

Paralelepipedo de videbleco.png
I.png Чтобы добавить пиктограмму на панель, нажмите <Ctrl>+<Shift>+<F11> и поставьте галочку возле пункта Дополнительные Специальные команды).


Синтаксис: visbox visbox
Ключ: ПараллелепипедВидимости
Меню команд К3-Мебель: Вид/Параллелепипед видимости/Параметры параллелепипеда

Команда позволяет задать параметры параллелепипеда видимости. После запуска команды создайте параллелепипед видимости так же, как создаётся геометрический объект параллелепипед (см. соответствующую главу).


– Синтаксис: visbox on
Ключ: Включить

Команда включает режим работы, при котором остается видимой та часть сцены, которая лежит внутри построенного вами параллелепипеда.


Синтаксис: visbox off
Ключ: Выключить

Команда возвращает видимость остальной части сцены.


Синтаксис: visbox switch
Ключ: Переключить
Меню команд К3-Мебель: Вид/Параллелепипед видимости/Отсекать изображение по параллелепипеду

Команда либо включает, либо выключает режим работы параллелепипеда в зависимости от текущего.


Синтаксис: visbox offdisplay
Ключ: Отображение Выключить

Команда выключает отображение габаритов параллелепипеда видимости.


Синтаксис: visbox ondisplay
Ключ: Отображение Включить

Команда включает отображение габаритов параллелепипеда видимости.


Меню команд К3-Мебель: Вид/Параллелепипед видимости/Отображение параллелепипеда

Команда включает или выключает отображение габаритов параллелепипеда видимости.
