Создать камеру[править | править код]

Основное меню: Объекты/Камера/Создать
(для К3-МебельК3/Камера/Создать)
Меню команд геометрического редактора: Камера/Создать
Меню команд в программах: К3/Камера/Создать
Синтаксис: camera create

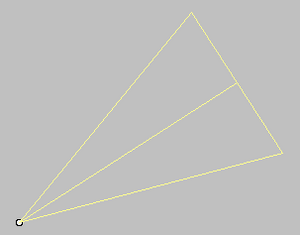

Задание направления камеры (начало в базовой точке)

Команда создаёт камеру — точечный объект с направленным лучом и углом обзора, задающий режим перспективного или аксонометрического отображения объектов, попадающих в «поле зрения». «Поле зрения» камеры зависит от: точки положения камеры, её направления, дальней и ближней плоскостей отображения и угла поворота.

На запрос Точка расположения камеры укажите точку, где находится «наблюдатель». На запрос Точка расположения цели укажите точку, в которую «наблюдатель» смотрит — таким образом мы задаём направление камеры.

При выборе точки расположения камеры доступны следующие элементы контекстного меню:

  • Ввод — вводит координаты базовой точки. То же действие происходит, если вместо указания точки нажать клавишу Enter;
  • По видовому окну — позволяет создать камеру, используя проекционные параметры указанного вами видового окна;
  • Аксонометрия — позволяет создать аксонометрическую камеру, т.е. камеру, задающую параллельные проекции. В ответ на запрос Вектор проецирования задаётся вектор любым доступным способом.

После задания направления камеры система выдаёт запрос Что делать дальше. Ключи контекстного меню при этом следующие:

  • Закончить — завершает процедуру создания камеры;
Не забудьте нажать Закончить (либо на клавиатуре Enter) после задания всех параметров камеры и её включения/выключения!
  • Сдвиг — позволяет передвигать точку расположения камеры, точку цели или обе эти точки одновременно;
  • Вдоль — позволяет перемещать точки камеры вдоль главного направления. Выбор сдвигаемой точки производится так же, как и при выборе элемента Сдвиг. На запрос Величина сдвига вдоль оси камеры введите величину сдвига с клавиатуры или указанием мыши;
  • Вращение — позволяет повернуть камеру вокруг главного направления. На запрос Угол вращения камеры введите угол мышью или с клавиатуры;
  • Дальний — позволяет убрать из изображения объекты или их части, расположенные ближе или дальше задаваемых пределов. На запрос Дальний предел видимости введите расстояние до указанного предела;
  • Ближний — позволяет установить ближний предел видимости;
Pluso.png Расстояние для задания пределов рассчитывается для перспективных камер — от точки расположения камеры, а для аксонометрических — от точки цели.
  • Включить — позволяет увидеть результат работы камеры в одном из видовых окон.

После включения камеры, в дополнение к существующим, появляются следующие ключи контекстного меню:

  • Переключить – выключает камеру в одном видовом окне и включает ее в другом. После выбора ключа нужно ввести в окне для диалога номер видового окна или просто щёлкнуть по нужному окну курсором мыши
  • Выключить — выключает камеру.

Редактировать камеру[править | править код]

Основное меню: Объекты/Камера/Редактировать
(для К3-МебельК3/Камера/Редактировать)
Меню команд геометрического редактора: Камера/Редактировать
Меню команд в программах: К3/Камера/Редактировать
Синтаксис: camera edit

Команда редактирует созданную камеру.

После запуска команды выдается запрос Выберите камеру для редактирования. В ответ укажите нужную камеру с помощью мыши или введите ее номер с клавиатуры. Далее редактирование камеры происходит так же, как при создании новой.

Включить камеру[править | править код]

Основное меню: Объекты/Камера/Включить
(для К3-МебельК3/Камера/Включить)
Меню команд геометрического редактора: Камера/Включить
Меню команд в программах: К3/Камера/Включить
Синтаксис: camera on

Команда позволяет включить камеру.

Выключить камеру[править | править код]

Основное меню: Объекты/Камера/Выключить
(для К3-МебельК3/Камера/Выключить)
Меню команд геометрического редактора: Камера/Выключить
Меню команд в программах: К3/Камера/Выключить
Синтаксис: camera off

Команда позволяет выключить камеру.

Удалить камеру[править | править код]

Основное меню: Объекты/Камера/Удалить
(для К3-МебельК3/Камера/Удалить)
Меню команд геометрического редактора: Камера/Удалить
Меню команд в программах: К3/Камера/Удалить
Синтаксис: camera delete

Команда позволяет удалить созданную камеру.

После запуска команды нужно указать удаляемую камеру. Камера удаляется сразу же после указания.

Eksklamacia.png Процедура удаления камеры необратима. Отменить удаление камеры невозможно!
